Emlid Reach RS3 je GNSS přístroj, která je zajímavý nejen svým měřením s kompenzací náklonu, ale také výdrží, hmotností či rychlostí fixace. Za zmínku stojí měřická aplikace Emlid Flow, která je čistě cloudová a ihned po změření odesílá data do vašeho cloudu.
GNSS přístroj má hned několik funkcí, které jsou z geodetického pohledu zajímavé:
- vysoká přesnost s náklonem, kdy při náklonu více jak 60 stupňů je přesnost 2 cm
- přesnost RTK – horizontálně: 7 mm + 1 ppm; vertikálně: 14 mm + 1 ppm
- imunita náklonu vůči magnetickému rušení
- přístroj lze využít v režimech RTK, RTK base – rover (kompatibilní s drony), statika, přijímač UHF signálů
- na jedno nabití vydrží pracovat až 18 hodin
- fixace do 5 sekund
- možnost ovládání přístroje pomocí vašeho telefonu (iOS i Android)
- zdarma celoživotní aktualizace firmware
- nízká hmotnost 950 gramů
- certifikováno pro měření v České republice v S-JTSK a Bpv
Předností tohoto přístroje je kompenzace náklonu, která odstraňuje neustálou potřebu urovnávat výtyčku do svislice pomocí libely. Tím se výrazně zrychluje práce v terénu. Díky měření a vytyčování se skloněnou výtyčkou uděláte mnohem více bodů za den, v porovnání s běžným měřením pomocí GNSS bez kompenzace. A navíc neuděláte chybu při měření, protože kam zapíchnete hrot výtyčky, tak ten bod změříte. Zároveň máte zaměřený bod okamžitě na cloudu (online v PC), případně i uložený v kontroleru.
Mezi geodety panuje obava, že GNSS s náklonem je drahá záležitost, a proto často zůstávají u měření podle “bubliny” na výtyčce. Na závěr textu vám ukážeme, že Emlid pořídíte za velmi atraktivní cenu.
Ale nejdříve se podívejte na výsledky testování, při nichž jsme srovnávali přesnosti měření ve svislici a s náklonem. Následně si udělejte pak názor sami.
Zásadní výhodou práce s náklonem je, že se dostanete i k bodům, ke kterým se standardním svislým postupem nemáte šanci dostat.
Testovací měření A
První test porovnává měření na dvou místech pod různým náklonem.
| Bod | dY [mm] | dX [mm] | dZ [mm] | dP [mm] | Rozdíl náklon | datum |

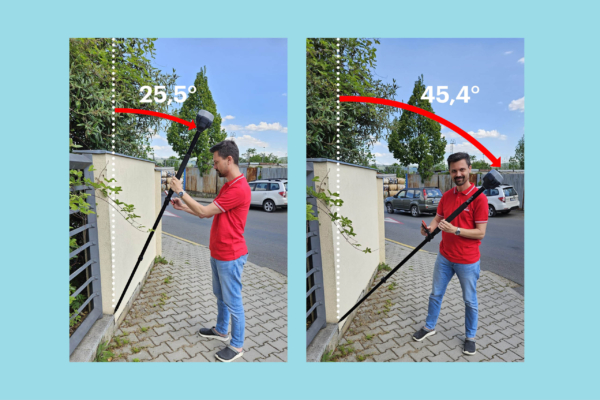

| 1 | -24 | 11 | -18 | 26 | 1. měř: 25,5° 2. měř: 45,4° | 15.05.24 15:46 |
| Bod | dY [mm] | dX [mm] | dZ [mm] | dP [mm] | náklony | datum |

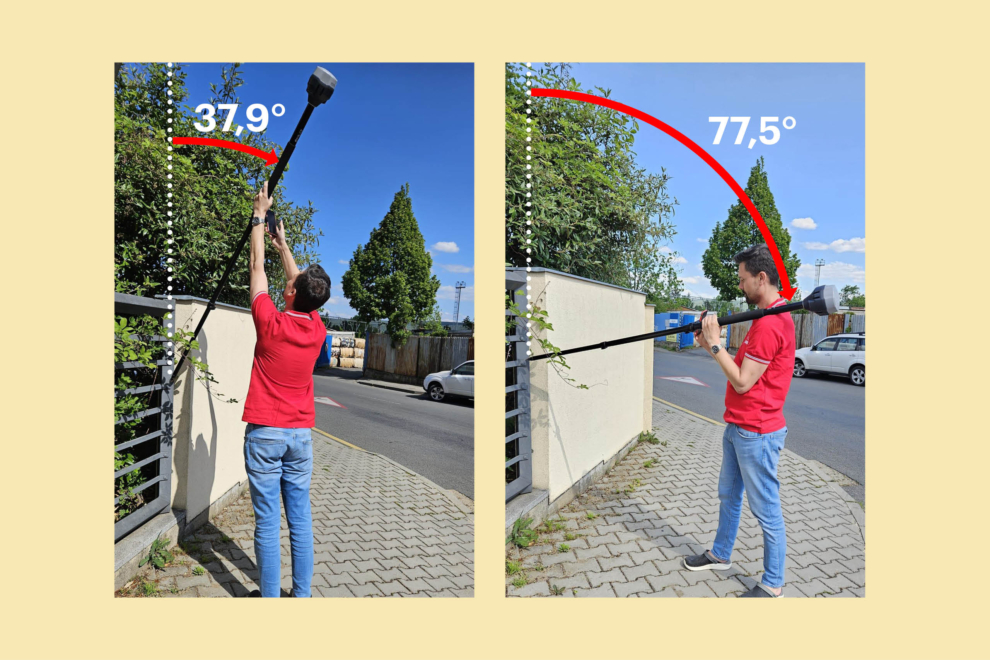

| 2 | -34 | 53 | 35 | 63 | 1. měř: 37,9° 2. měř: 77,5° | 15.05.24 15:48 |
Testovací měření B

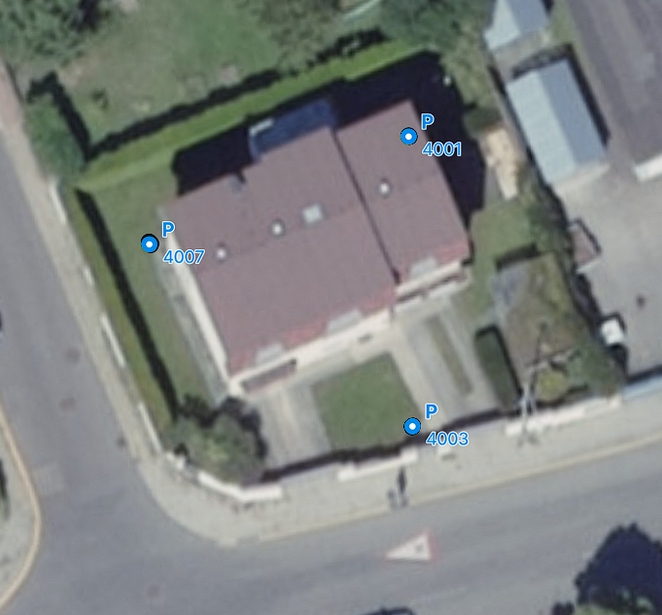

Druhý test ukazuje měření na třech bodech, které byly zřízeny kolem budovy, kde naše firma sídlí. Měřili jsme s výtyčkou bez náklonu, a poté s náklonem pod různými úhly. Výsledkem je porovnání souřadnicových a výškových rozdílů a polohová odchylka vůči bodům měřených rychlou statickou metodou, kterou RS3 ve stejné ceně také umožňuje. Kontrolou je měření pomocí totální stanice a nivelace.
| Bod | Y [m] | X [m] | Z [m] | |||
| 4001 | 748312,43 | 1053440,411 | 205,563 | |||
| VÝSLEDKY | ||||||
| Bod | dY [mm] | dX [mm] | dZ [mm] | dP [mm] | náklon | datum |
| 4001 | 11 | -1 | 12 | 11 | 0° | 12.05.24 12:57 |
| 4001 | -4 | -11 | 5 | 12 | 11,7° | 12.05.24 12:57 |

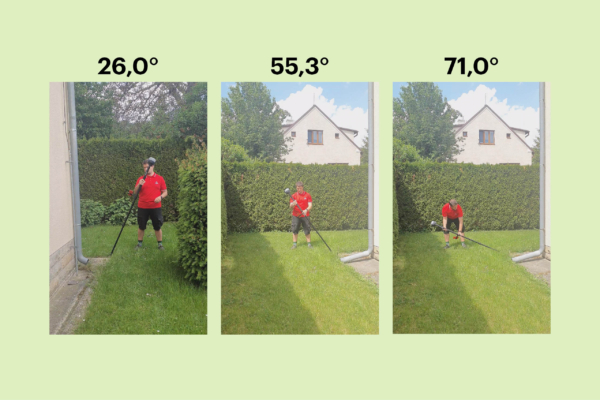

| 4001 | -13 | -25 | 1 | 28 | 26,0° | 12.05.24 12:57 |
| 4001 | 28 | -46 | -25 | 54 | 58,7° | 12.05.24 12:57 |
| 4001 | -10 | 6 | 12 | 12 | 72,7° | 12.05.24 12:58 |
| 4001 | 6 | -21 | 24 | 22 | 0° | 12.05.24 13:52 |
| 4001 | -15 | -30 | 23 | 34 | 17,5° | 12.05.24 13:52 |
| 4001 | -19 | -29 | 43 | 35 | 37,1° | 12.05.24 13:52 |
| 4001 | -5 | -18 | 4 | 19 | 57,7° | 12.05.24 13:52 |
| 4001 | -8 | 35 | -40 | 36 | 71,3° | 12.05.24 13:53 |
| Bod | Y [m] | X [m] | Z [m] | |||
| 4003 | 748314,214 | 1053454,678 | 205,216 | |||
| VÝSLEDKY | ||||||
| Bod | dY [mm] | dX [mm] | dZ [mm] | dP [mm] | náklon | datum |

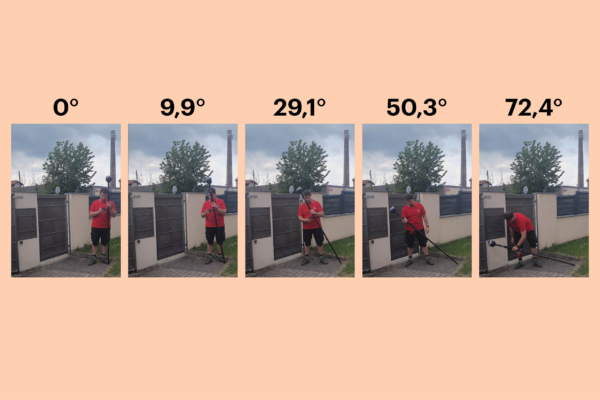

| 4003 | -18 | 1 | 5 | 18 | 0° | 12.05.24 12:52 |
| 4003 | -22 | -15 | 16 | 27 | 9,9° | 12.05.24 12:53 |
| 4003 | -30 | -31 | -3 | 43 | 29,1° | 12.05.24 12:53 |
| 4003 | -34 | -16 | -11 | 38 | 50,3° | 12.05.24 12:53 |
| 4003 | 12 | 4 | 21 | 13 | 72,4° | 12.05.24 12:53 |
| Bod | Y [m] | X [m] | Z [m] | |||
| 4007 | 748325,909 | 1053443,942 | 205,741 | |||
| VÝSLEDKY | ||||||
| Bod | dY [mm] | dX [mm] | dZ [mm] | dP [mm] | náklon | datum |
| 4007 | 3 | -10 | -28 | 10 | 0° | 12.05.24 13:02 |
| 4007 | -18 | 17 | 20 | 25 | 16,0° | 12.05.24 13:02 |
| 4007 | -6 | -37 | 0 | 37 | 33,2° | 12.05.24 13:02 |
| 4007 | 21 | 3 | -52 | 21 | 62,4° | 12.05.24 13:03 |
| 4007 | 67 | -8 | -13 | 67 | 71,0° | 12.05.24 13:03 |
Testovací měření C

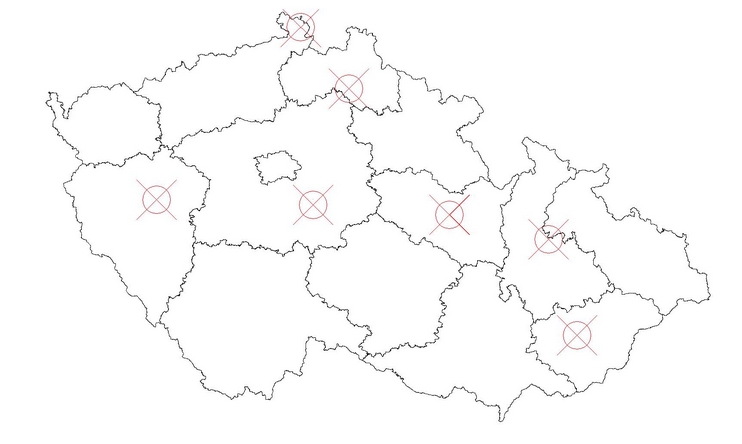

Třetí test ověřuje měření GNSS technologií na bodovém poli, a to na bodech, které ČÚZK vede v seznamech bodového pole. Zajímalo nás, jak si GNSS Emlid Reach RS3 povede v rámci České republiky.
Výsledkem měření jsou souřadnicové a výškové rozdíly a polohová odchylka vůči souřadnicím, které byly získány jinou měřickou technologií (GNSS statické měření, polární metoda pomocí totální stanice…). Provedli jsme sedm zkušebních měření, kterými jsme chtěli ověřit přesnost měření RS3.
V tabulce uvádíme u každého měření, kde jsme body měřili, jakou mají přesnost a v jakém datu měřeno. Měření bylo provedeno pomocí desetisekundového odečtu. Výtyčka byla použita teleskopická od společnosti Emlid, jejíž výška byla během všech měření stejná, a to 1,80 m. Jako poskytovatel korekcí byla použita síť TopNET (ale je jedno, jakou síť pro RTK korekce budete využívat).
Výsledky testovacího měření
| Bod | dY [cm] | dX [cm] | dZ [cm] | dP [cm] | náklon | datum |
| 924082061 | 1 | -4 | 4 | 4 | 36,6° | 14. 4. 15-16 h |
| 924082062 | 5 | -1 | 3 | 5 | 0° | |
| 926252440 | 4 | -3 | 11 | 5 | 21° | 13. 4. 16-17 h |
| 920123230 | -2 | 5 | 4 | 5 | 38,3° | 2. 5. 10-11 h |
| 908192460 | -3 | 4 | 2 | 5 | 30,2° | 29. 3. 8-9 h |
| 901152230 | -2 | 1 | 0 | 2 | 21,7° | 29. 3. 12-13 h |
| 945122240 | -1 | -2 | 1 | 3 | 14° | 10. 4. 8-9 h |
| 711276000000502 | 4 | -3 | 3 | 5 | 17,5° | 16. 5. 9-10 h |
Závěr: Při měření ušetřeno až 38 procent času
Ze všech testů lze prohlásit, že měření pomocí levného GNSS přístroje s náklonem Emlid RS3 splňuje požadavky na geodetickou praxi.
Testy jsme prováděli v různých časových intervalech a v různých lokalitách. Vybírali jsme místa u budov, u plotu, v blízkosti stromů, a pro porovnání také místa bez clonění a dalších vnějších vlivů.
Emlid Reach RS3 jsme testovali dlouho a jak vidíte, tak i na různých místech v ČR.
- Výsledky jsou stabilní v celém spektru použití a dokonce i pod velmi extrémním náklonem výtyčky.
- Největším ušetřením je samotný čas měření, který byl až o 38 procent urychlen.
- Nejzajímavější je ovšem posun ceny technologie, tedy GNSS přístroje s náklonem, směrem dolů.
Háček není v tom, že tento GNSS přístroj je tak levný, ale v tom, proč jsou jiné GNSS přístroje s IMU naprosto zbytečně předražené.
GNSS Emlid Reach RS3 v ceně 89 000 Kč (bez DPH 21 %) splňuje přesnosti a použitelnost v praktické geodézii.
V ceně je kompletní GNSS přístroj včetně teleskopické výtyčky a softwaru. Dále je v ceně školení, podpora a instalace certifikované transformace do S-JTSK a Bpv včetně protokolů pro účely měření v katastru nemovitostí.
Nezávislé testovací měření
Testovací měření provedli také pracovníci Katastrálního úřadu pro Jihomoravský kraj. Porovnávali výsledky měření s Emlid Reach RS3 s výsledky měření druhého GNSS přístroje s kompenzací náklonu, který však byl přibližně osmkrát dražší.
Data a porovnání výsledků jsou pro zájemce u mne k dispozici.
