Vize „scan-to-BIM“ se opět o krok posunula. Zatímco obor stále hledá dokonalý most mezi mračny bodů a inteligentními modely, britský startup NavLive, vzešlý z Oxfordské univerzity, představuje mezikrok: plně automatizovaný proces „scan-to-drawings“, který slibuje hotové půdorysy a řezy během několika minut.
Revoluci ve skenování nepřináší technologie, ale inteligentní propojení jednotlivých prvků.
Konvergence LiDARu, pokročilých SLAM algoritmů a zejména umělé inteligence otevírá dveře k postupům, které byly ještě nedávno považovány za sci-fi.
Jedním z příkladů může být technologie vytvořená společností NavLive.
Konvergence technologií

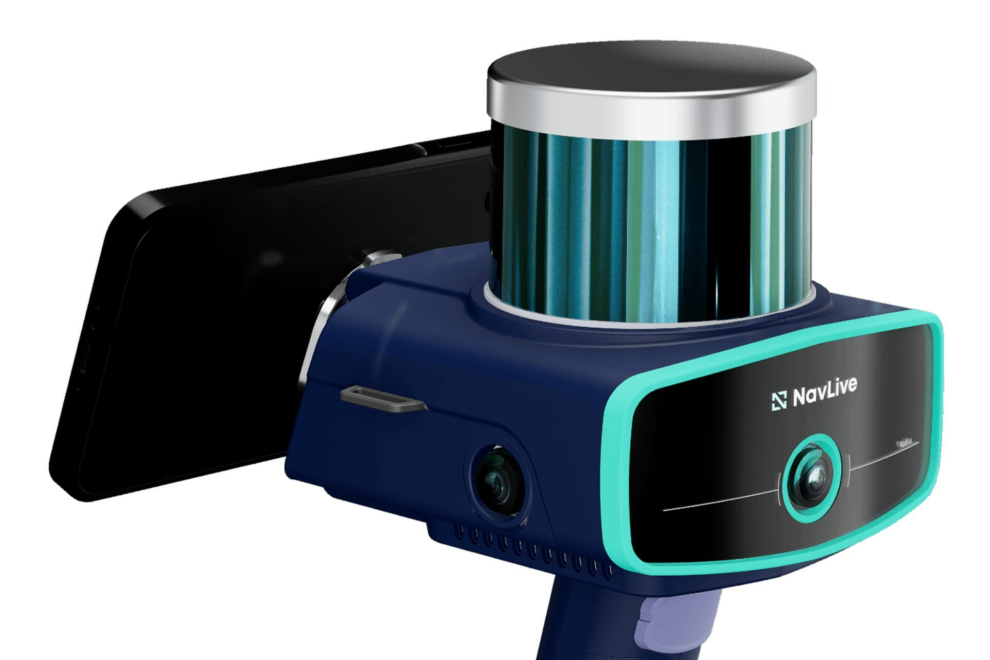

NavLive je v jádru ruční SLAM skener, který však přesahuje běžný sběr dat. Zařízení, které vzniklo na základě doktorandského výzkumu týkajícího se 3D mapování a autonomních robotů, v sobě spojuje LiDAR a trojici high-definition kamer pro vizuální dokumentaci.
Inovace se však skrývá uvnitř.
Přístroj je vybaven výkonnými GPU jednotkami od společnosti Nvidia, které umožňují zpracování dat pomocí AI přímo na místě.
Systém tak nejenže v reálném čase vytváří a čistí mračno bodů, ale okamžitě jej interpretuje a automaticky generuje přesné 2D půdorysy, 3D modely, řezy a pohledy.
Britská společnost deklaruje přesnost přibližně 1 cm, což odpovídá požadavkům pro zaměření 1 : 100 podle předpisů RICS, Královské společnosti zeměměřičů.
Rychlost a okamžité výsledky
Pracovní postup je až neuvěřitelně jednoduchý. Uživatel prochází prostorem, zatímco zařízení skenuje okolí. Na integrovaném displeji v reálném čase sleduje, jak se tvoří 2D půdorys.
Okamžitě po dokončení skenování jsou k dispozici nejen výkresy, ale i 3D model, ve kterém lze interaktivně vytvářet řezy a pohledy.
Všechna data – mračna bodů (E57, LAS), výkresy (DWG, DXF, PDF) i fotografie (JPG) – se automaticky synchronizují s cloudem.
Díky tomu mají případní členové týmu okamžitý přístup k čerstvě pořízeným datům a mohou je integrovat do CAD/BIM softwarů jako Revit, AutoCAD či Archicad.
Cena a postavení na trhu
S cenovkou 25 000 liber se NavLive trefuje do segmentu mezi současnými řešeními (jako Matterport za cca 6 000 liber) a špičkovými profesionálními skenery (Leica BLK2GO či Faro Orbis s cenou přes 40 000 liber).
NavLive však nenabízí jen rychlé SLAM skenování, ale především přidanou hodnotu v podobě okamžitě použitelných výstupů, což dramaticky zkracuje čas nutný pro zpracování dat.
Budoucnost zaměřování
Ačkoliv je konečným cílem plnohodnotný „scan-to-BIM“, na kterém firma také pracuje, již současná schopnost automatizované tvorby výkresů představuje pro mnohé firmy obrovský skok v efektivitě.
Odpadá tak zdlouhavá a náročná práce s manuálním překreslováním mračen bodů.
